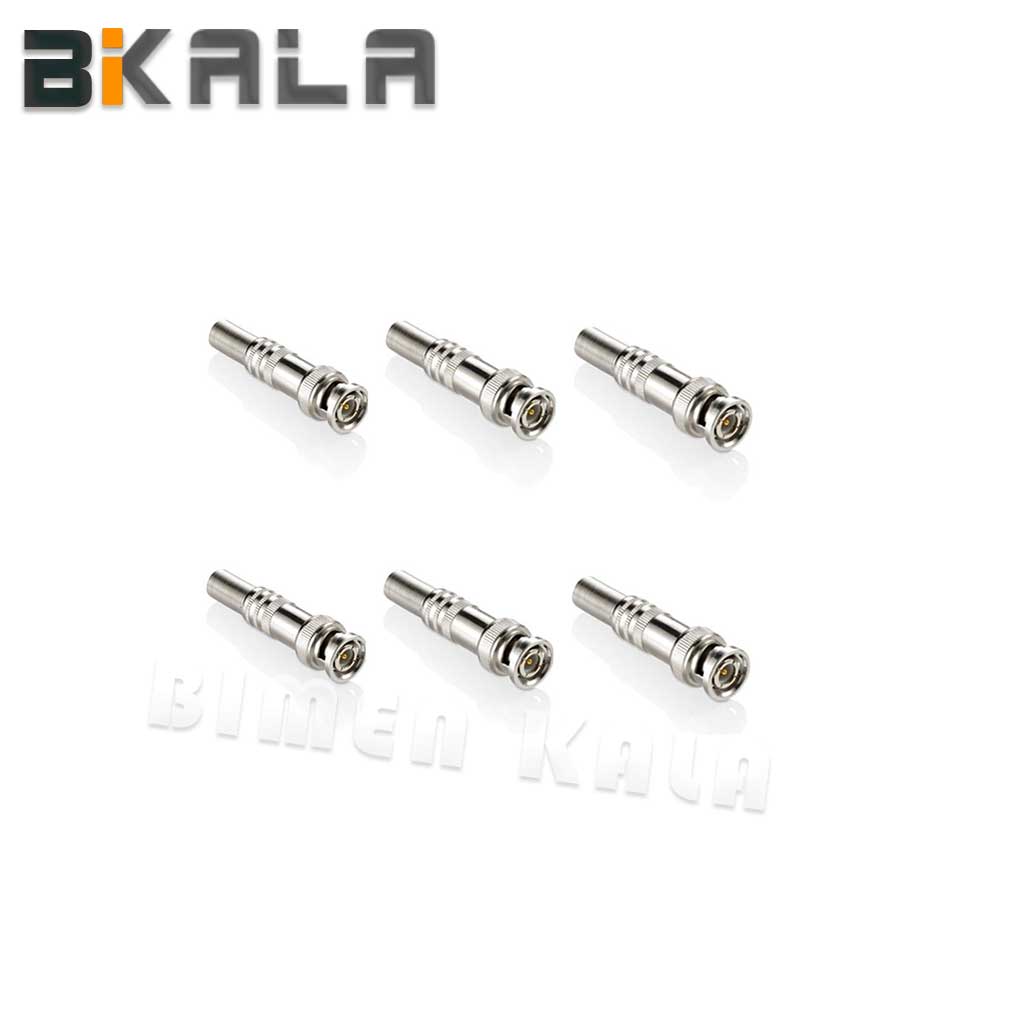

فیش BNC

BNC – British Naval Connector نوعی فیش ارتباطی است که به منظور اتصال کابل های کواسیال به کار می رود. این اتصال دهنده ها برای انواع کابل های کواکسیال از قبیل RG59، RG58 تا RG179 و RG316 مناسب هستند. بی ان سی ها در زمینه های متفاوتی از جمله تجهیزات رادیویی، تلویزیونی، تجهیزات آزمایشگاهی، سیگنال های ویدیویی و همچنین برخی شبکه های رایانه ای به کار برده می شوند. این اتصال دهنده ها همچنین فیش های متداول برای ارتباط دوربین های مداربسته آنالوگ هستند. همانند اتصال دهنده های دیگر BNC ها نیز به صورت نری و مادگی به یکدیگر متصل می شوند و شامل یک پین داخلی و یک فک دوار چرخنده اند. بدنه چرخشی بی ان سی نر در بی ان سی ماده با چرخش 180 درجه قفل می شود. طراحی داخلی BNC ها سبب اتصال قفل می شود. BNC های موجود در بازار بسته به نوع اتصال آن ها با کابل و همچنین ابزار اتصال دهنده آن ها در انواع مختلفی یافت می شوند. از جمله می توان به بی ان سی های پیچی ،بی ان سی های فنری، بی ان سی های پرسی و … اشاره کرد. برای اتصال بی ان سی های پرسی به کابل کواکسیال ابزار پرس بی ان سی نیاز است اما برای بی ان سی های پیچی یک پیچ گوشتی کوچک کفایت می کند. فیش حاضر از نوع پیچی هست که اتصال آسانتری دارد و همچنین جنس استفاده شده درمغزی این فیش مس می باشد که کمترین نوسان و نویز را ایجاد می کند.
